Имея многолетний опыт технических инноваций в сфере измельчения цемента и шлака, компания CITIC Heavy Industries (CITIC HIC) успешно разработала различные модели вертикальных валковых мельниц. Наши преимущества, а именно широкие возможности технологическое развития, производственный опыт, строгие меры контроля качества и высокий уровень обслуживания, позволяют нашей команде экспертов помогать клиентам по всему миру в разработке надежного, энергоэффективного и высокопроизводительного оборудования для измельчения.
В национальной ключевой лаборатории компанией CITIC HIC была создана платформа для испытаний вертикальных валковых мельниц, а также различных материалов. Это позволяет определять наилучшее решение при выборе вертикальной валковой мельницы.
Наши инженеры используют программное обеспечение FEA для анализа, расчета и оптимизации прочности конструкции валков, коромысла, размольного стола и других ключевых компонентов, обеспечивая высокую надежность работы установки.
- Поток жидкости
-

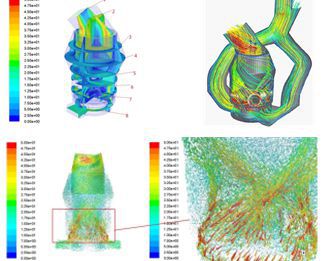

Для анализа потоков жидкости и оптимизации внутренней структуры вертикальной валковой мельницы используется профессиональное программное обеспечение для моделирования потока жидкости.
- Трансмиссия
-
Большой вертикальный планетарный редуктор был разработан с использованием передовых технологий. Благодаря конструкции с одной ступенью конической передачи и двумя ступенями планетарной передачи редуктор отличается высокой точностью трансмиссии, равномерным распределением напряжения и высокой устойчивостью под нагрузкой. Коэффициент обслуживания коробки передач превышает 2,5 в соответствии со стандартом AGMA.
- Классификатор/сепаратор
-

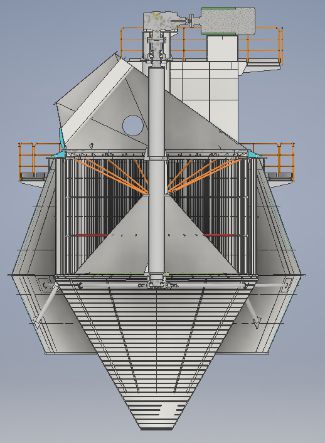

Динамический классификатор интегрирован в вертикальную валковую мельницу, обеспечивая высокую точность, высокую эффективность, низкий перепад давления и низкое энергопотребление.
- Контроль
-

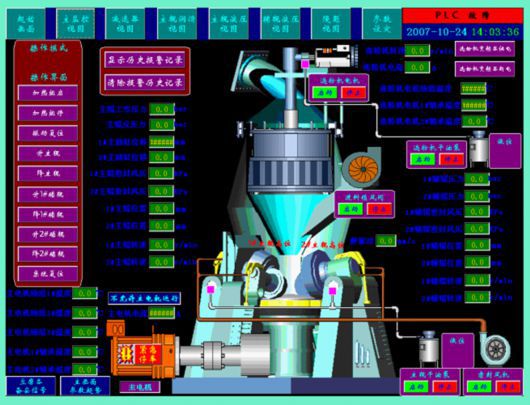

Усовершенствованная система управления осуществляет мониторинг рабочих параметров в режиме реального времени. Для удобства управления сконфигурирован сенсорный дисплей, позволяющий осуществлять автоматизированное, непрерывное и стабильное управление оборудованием.
- Комплексное решение
-

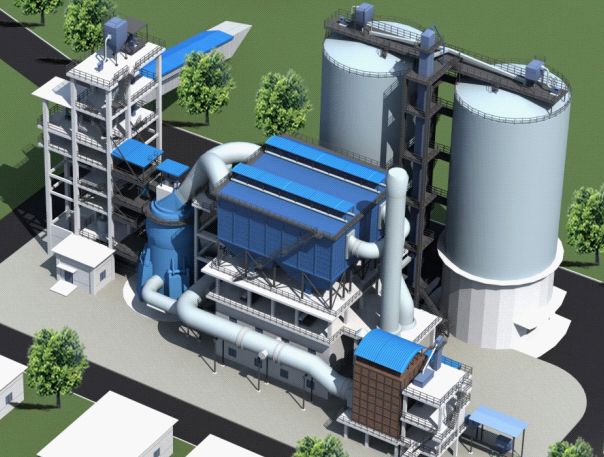

Проектирование оборудования → Разработка проекта → Настройка оборудования → Монтаж и ввод в эксплуатацию вплоть до подписания акта приемки проекта "под ключ"
| Модель | Производительность | Соответствующий выход клинкера | Диаметр размольного стола | Главный редуктор | Мощность главного двигателя |
| т/ч. | т/сут. | мм | кВт | ||
LGM7027 | 820-880 | 10000 | 7000 | MZL710 | 7200-7600 |
LGM6027 | 600-650 | 7000 | 6000 | MZL600 | 5500-6000 |
LGM5426 | 500-550 | 6000 | 5400 | MZL480 | 4600-5000 |
LGM5024 | 400-450 | 5000 | 5000 | MZL370 | 3800-4200 |
LGM4521 | 300-350 | 3500 | 4500 | MZL300 | 3150-3300 |
LGM4018 | 200-250 | 2500 | 4000 | MZL200 | 2000-2200 |
LGM3216 | 120-150 | 1500 | 3200 | MZL170 | 1200-1500 |
| Модель | Производительность | Годовой объем производства | Диаметр размольного стола | Главный редуктор | Мощность главного двигателя |
| т/ч. | т/г. | мм | кВт | ||
LGMS7027 | 280-300 | 2,000,000 | 7000 | MZL800 | 8000 |
LGMS6027 | 210-230 | 1,500,000 | 6000 | MZL600 | 6300 |
LGMS5525 | 165-180 | 1,200,000 | 5500 | MZL480 | 5000 |
LGMS5527 | 125-135 | 1,000,000 | 5500 | MZL370 | 4200 |
LGMS4624 | 90-95 | 600,000 | 4600 | MZL300 | 3000 |
LGMS4018 | 60-65 | 450,000 | 4000 | MZL200 | 2200 |
LGMS3218 | 45-50 | 300,000 | 3200 | MZL170 | 1800 |
| Модель | Производительность | Диаметр размольного стола | Главный редуктор | Мощность главного двигателя |
| т/ч. | мм | кВт | ||
LGMC7027 | 320-350 | 7000 | MZL710 | 7200-7600 |
LGMS6027 | 210-230 | 6000 | MZL600 | 5800-6300 |
LGMC5725 | 220-240 | 5700 | MZL480 | 4800-5000 |
LGMC5527 | 160-180 | 5500 | MZL370 | 4000-4200 |
LGMC4624 | 120-140 | 4600 | MZL300 | 2800-3000 |
LGMC4018 | 70-80 | 4000 | MZL200 | 2000-2200 |
LGMC3218 | 55-60 | 3200 | MZL170 | 1600-1800 |

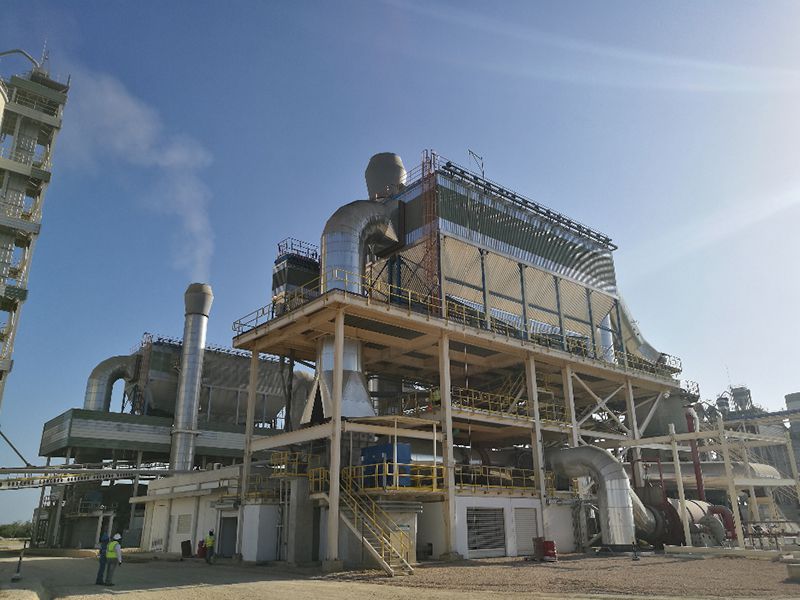

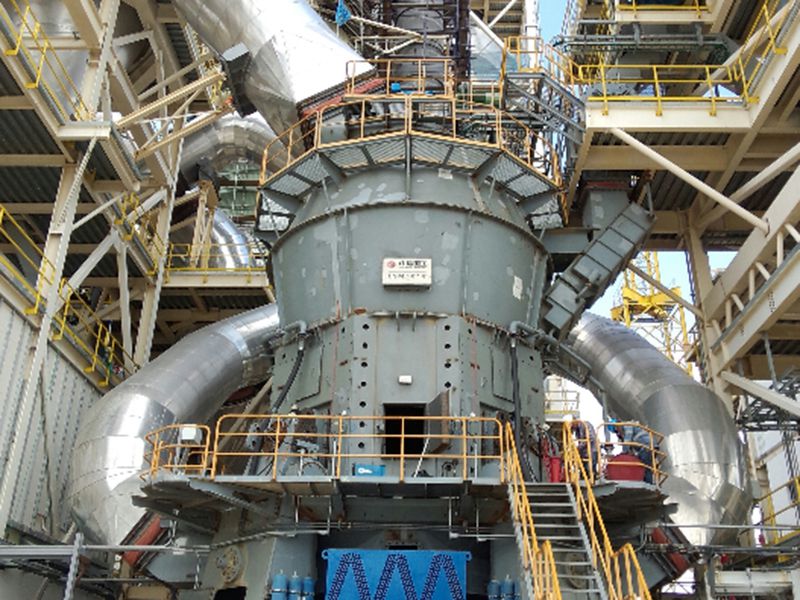

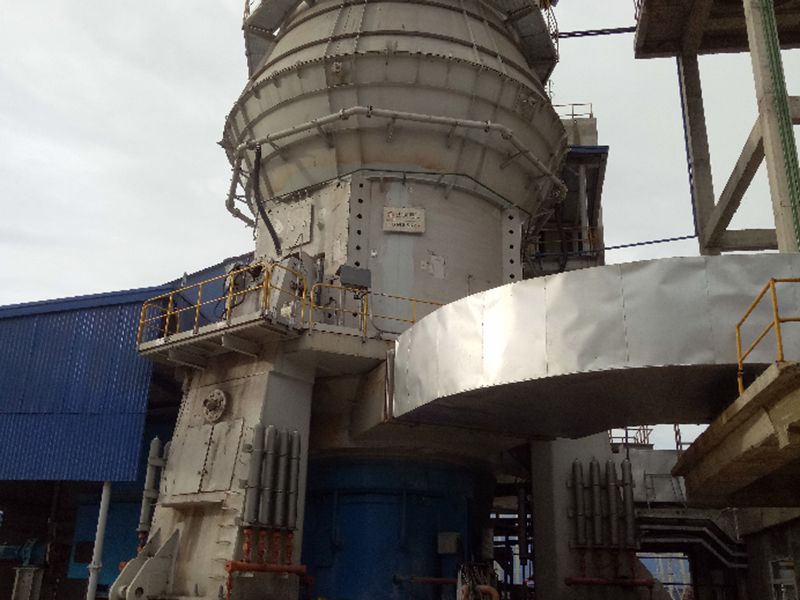

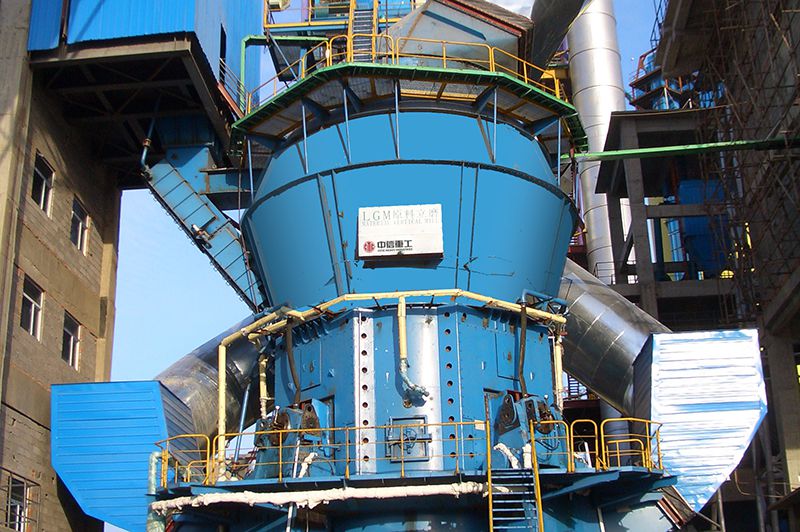

База Fangchenggang Iron and Steel, Liugang Group
2 вертикальные валковые мельницы для измельчения шлака (LGMS5727) с годовой производительностью 1 400 000 тонн
Hoa Phat Group, Вьетнам
Вертикальная роликовая мельница с высокой удельной поверхностью 520 м2/кг и годовой производительностью 900 000 тонн
GCL International, Пакистан
Вертикальная валковая мельница для измельчения цемента (LGMC5725, 225 т/ч) с годовой производительностью 1 600 000 тонн
Цементный проект, Доминика
2 вертикальные валковые мельницы для измельчения цемента (LGMC4018) с годовой производительностью 500 000 тонн
Проект измельчения клинкера, Доминика
Вертикальная валковая мельница для измельчения полезных ископаемых (LGM4018, 2500 т/сут)
Проект измельчения клинкера Anhui Fengyang Zhongdu
Вертикальная валковая мельница для измельчения полезных ископаемых (LGM5426, 6000 т/сут)
- Прогрессивный дизайн
Передовая концепция дизайна, соответствие международным стандартам
30-летний опыт в разработке и внедрении инновационных технологий производства вертикальных валковых мельниц - Высокая надежность
Высококачественные материалы, усовершенствованный технологический процесс и передовые технологии, соответствующие международному уровню, обеспечивают более длительный срок службы оборудования - Низкие эксплуатационные расходы
Рациональный выбор оборудования для снижения энергопотребления, надежные гидравлические и электрические технологии управления обеспечивают экологически чистую эксплуатацию и повышенную энергоэффективность - Превосходное обслуживание
Обучение процессам эксплуатации и технического обслуживания, руководство по установке на месте, ввод в эксплуатацию и пробный запуск (механические, гидравлические и электрические системы), поставка высококачественных оригинальных запасных частей
-
ПроизводствоМощность термообработки
В рамках одного процесса мы можем произвести рафинированную расплавленную сталь 900 тонн, стальной слиток весом 600 тонн, литую деталь весом 600 тонн, кованую деталь весом 400 тонн, деталь из серого чугуна весом 200 тонн, деталь из ковкого чугуна весом 150 тонн и литые детали из цветных металлов весом до 20 тонн. -
ОбслуживаниеПожизненное обслуживание
Благодаря передовым призводственным технологиям и богатому опыту CITIC HIC имеет возможность обеспечить оптимальные эксплуатационные характеристики и производительность в соответствии с индивидуальными потребностями клиентов. Пожизненное обслуживание, предоставляемое нашей компанией, включает в себя установку оборудования, тестирование, техническое обслуживание, ремонт, удаленный мониторинг и диагностику, модификацию и настройку, а также обеспечение гарантии производительности.
