Дробилки для минерального сырья
Ведущая в отрасли компания по производству дробилок для полезных ископаемых

CITIC Heavy Industries (CITIC HIC) на протяжении всех 60 лет существования уделяет особое внимание технологическим инновациям. За годы развития мы достигли многого в совершенствовании эксплуатационных качеств оборудования, интеллектуального управления, технического обслуживания и поставок запасных частей, достигнув передового международного уровня в горнодобывающей промышленности. Наши дробилки экспортируются в ряд стран, таких как Швеция и Бразилия, и широко используются в целях первичного дробления железных, медных, золотых и молибденовых руд. Многочисленные успешно выполненные нами проекты свидетельствуют о нашей способности предоставлять безопасные, надежные, энергосберегающие и высокоэффективные решения для измельчения руд.

Наши ключевые особенности
  • Концепция проектных решений, предполагающая внимание к вопросам защиты окружающей среды и энергосбережения
  • Богатый опыт в проектировании и производстве дробильного оборудования
  • Уникальная прочная конструкция, обеспечивающая высокую надежность и безопасность эксплуатации
  • Международные стандарты производства и контроля
  • Интеллектуальное управление и удаленный мониторинг
  • Эргономичная конструкция, простота эксплуатации и обслуживания
  • Эксклюзивная конструкция полостей дробилки из прочных материалов, обеспечивающая длительный срок службы футеровки
  • Постгарантийное обслуживание на протяжении всего процесса
  • Предоставление полного ассортимента запасных частей, а также услуг по оптимизации и модернизации оборудования
Основные преимущества

Инженеры CITIC HIC используют программное обеспечение EDEM для моделирования различных условий, оценки параметров дробилок и выполнения конечно-элементного анализа динамической нагрузки, усталостного разрушения, смазки, расхода жидкости и кинематики для проектирования и производства дробильного оборудования, которое максимально соответствует требованиям клиентов в части характеристик руды, гранулометрического состава и производительности.

Усовершенствованные методы исследований, разработок и проектирования
Усовершенствованные методы исследований, разработок и проектирования
Усовершенствованные методы исследований, разработок и проектирования
Усовершенствованные методы исследований, разработок и проектирования
Технические характеристики

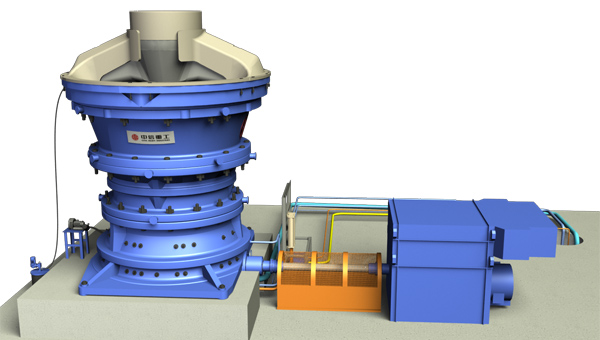

Гирационная дробилка, серия PXZ
Модель Приемное отверстие Максимальный размер подачи Выпускное отверстие Перерабатывающая мощность Диаметр основания подвижного конуса Двигатель Вес дробилки
Мощность Скорость вращения
мм мм мм т/ч мм кВт (макс.) об/мин т
PXZ 42-65
 1100 900 140-175 1800-2850 1650 400 590 122
PXZ 50-65
 1270 1050 150-175 2200-2950 1650 400 590 158
PXZ 54-75
 1375 1180 150-200 2620-4000 1910 650 590 229
PXZ 62-75
 1600 1400 150-200 2670-4325 2000 650 590 284
PXZ 60-89
 1524 1300 160-230 4200-5810 2260 800 590 355
PXZ 60-113
 1524 1300 160-260 5430-10000 2870 1200 590 552

Гирационная дробилка нового типа, серия PXZ Ⅲ
Модель Приемное отверстие Максимальный размер подачи Выпускное отверстие Перерабатывающая мощность Вес дробилки
мм мм мм т/ч т
PXZ 42-65Ⅲ
 1100 900 140-175 2300-5250 123
PXZ 50-65Ⅲ
 1270 1050 150-175 2400-6350 159
PXZ 54-75Ⅲ
 1375 1180 150-200 2900-7500 231
PXZ 63-79Ⅲ
 1600 1400 150-200 3000-8750 285
PXZ 60-89Ⅲ
 1524 1300 160-230 4500-12500 356
PXZ 70-89Ⅲ
 1778 1450 160-230 5000-15000 432
PXZ 60-113Ⅲ
 1524 1300 160-300 5600-17000 553

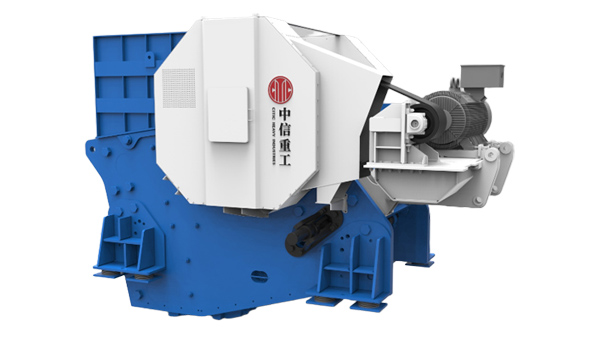

Модель Приемное отверстие Максимальный размер подачи Выпускное отверстие CSS Перерабатывающая мощность Скорость эксцентрикового вала Мощность двигателя Вес дробилки
мм мм мм т/ч об/мин кВт т
PE510×800 510×800 400 50-175 70-350 350 75 11
PE580×930
 580×930 500 60-175 120-420 330 90 13
PE760×1000
 760×1000 600 70-200 150-500 260 110 24
PE850×1100
 850×1100 700 70-200 180-600 230 160 30
PE950×1250
 950×1250 800 100-250 280-810 220 160 45
PE1100×1200
 1100×1200 900 125-275 330-850 220 185 51
PE1100×1400
 1100×1400 900 125-275 380-1050 220 200 62
PE1200×1400
 1200×1400 1000 125-250 360-900 220 200 58
PE1200×1600
 1200×1600 1000 150-300 480-1100 220 250 93
PE1300×1700
 1300×1700 1100 150-300 520-1250 220 300 83
PE1500×2000
 1500×2000 1200 175-300 720-1500 200 400 154

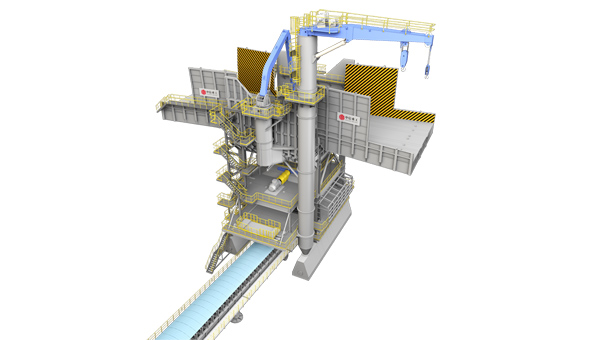

Модель Перерабатывающая мощность Максимальный размер подачи Гидравлическая гирационная дробилка Ширина приемного отверстия Ширина выпускного отверстия Производительность ленточного конвейера Поворотный кран
т/ч мм мм мм т/ч
PSZ 2000-B
 1500-2950 1000-1200 PXZ 42-65 1070/1270 150-180 >2000 Основной крюк 60 т
PXZ 50-65 Вспомогательный крюк 20 т
PSZ 3000-B
 2200-3600 1100-1400 PXZ 63-79 1600/1370 150-200 >3000 Основной крюк 70 т
PXZ 54-75 Вспомогательный крюк 20 т
PSZ 4000-B
 4200-5600 1200-1300 PXZ 60-89 1500 160-230 >4000 Основной крюк 80 т
Вспомогательный крюк 20 т
PSZ 8000-B
 5400-10000 1200-1400 PXZ 60-113 1500 175-260 >8000 Основной крюк 125 т
Вспомогательный крюк 20 т

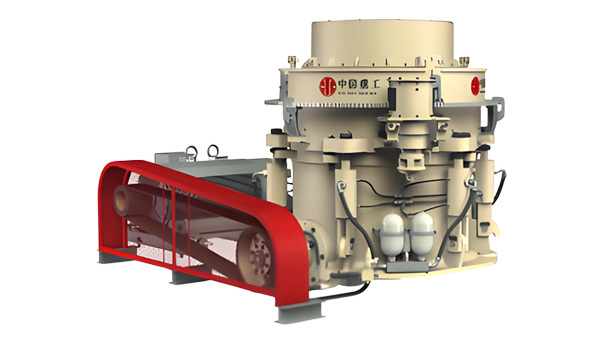

Модель Приемное отверстие Максимальный размер подачи Выпускное отверстие Перерабатывающая мощность Скорость эксцентриковой втулки Регулировка основного вала Мощность двигателя Макс. подъем во время технического обслуживания Вес дробилки
мм мм мм т/ч об/мин кВт т т
CCS420C
 250-320 200-250 20-50 80-230 200-250 Гидравлическая регулировка 90 2.5 7.1
CCS430C
 300-400 250-350 20-50 100-350 200-250 150 5.2 12.3
CCS440C
 400-550 300-450 25-55 200-500 200-250 220 8.5 20
CCS660C
 570-700 450-600 35-75 300-1000 200-250 315 16 36
CCS420
 50-180 30-150 5-30 40-120 230-280 90 1.5 5.5
CCS430
 60-220 40-180 8-35 80-220 230-280 150 3 9.5
CCS440
 85-250 65-200 8-40 100-400 230-280 220 5 14.5
CCS660
 90-350 70-280 10-50 150-700 230-280 315 8 24.5
CCS870
 100-380 80-300 10-70 200-1500 230-280 520 13 51
CCS880
 120-420 100-360 15-75 350-2000 230-280 600 23 71.5
CCS890
 150-450 120-380 16-75 350-2600 230-280 750 25 79

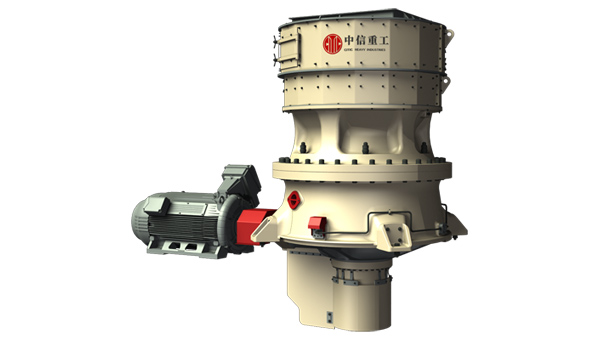

Модель Вес (кг) Частота вращения трансмиссионного вала Мощность Примечание
Общий вес Макс. подъем во время установки Макс. подъем во время технического обслуживания Неподвижная щека Подвижный конус
(об/мин) (кВт)
CC200
 11000 3850 2900 2900 1500 750-1200 132 Облегченного типа
CC300
 16500 5770 4100 4100 2200 700-1200 200 Облегченного типа
CC400
 24500 8570 5500 5500 3500 700-1000 315 Облегченного типа
CC500
 35000 12300 8360 8360 6100 700-1000 355 Облегченного типа
CC800
 72000 26500 21000 21000 11500 700-1000 630 Облегченного типа
CC500M
 48000 17900 16300 16300 6400 700-1000 450 Усиленного типа
CC800M
 122500 45500 27000 27000 16500 700-1000 630 Усиленного типа
CC1000M
 155000 58500 33800 33800 18000 700-1000 800 Усиленного типа
Практические примеры
Шведская горнодобывающая компания LKAB
Шведская горнодобывающая компания LKAB

Пробный запуск полумобильной гирационной дробильной установки (PSZ3000)

Шведская горнодобывающая компания LKAB
Шведская горнодобывающая компания LKAB

Полумобильная гирационная дробильная установка (PSZ3000)

Бразильская горнодобывающая компания Vale SA
Бразильская горнодобывающая компания Vale SA

Гидравлическая гирационная дробилка (PXZ-1500Ⅱ)

Почему CITIC HIC
  • Высокая экономическая эффективность
    Дробилки CITIC HIC обладают мощностью и производительностью, не уступающими всемирно известным брендам, и успешно работают на рынках Европы и Америки.
  • Низкая частота отказов
    Надежное качество и производительность
  • Низкая стоимость
    Высокая скорость работы, простота обслуживания, уменьшение трудозатрат
  • Превосходное обслуживание
    Руководство по установке, поддержка при запуске и эксплуатации, приемка оборудования (механических, гидравлических и электрических систем), удаленный мониторинг и диагностика неисправностей, устранение неполадок и техническое обслуживание, поставка высококачественных оригинальных запасных частей
