Вертикальная мельница с перемешиванием мелющей среды

  • Главная
  • Продукция
  • Вертикальная мельница с перемешиванием мелющей среды
Вертикальная мельница с перемешиванием мелющей среды
Ведущая в отрасли компания по производству вертикальных мельниц с перемешиванием мелющей среды

На протяжении более чем 60-лет работы в горнодобывающей промышленности CITIC Heavy Industries (CITIC HIC) регулярно повышает эффективность измельчения полезных ископаемых путем постоянного поиска путей совершенствования и разработки энергосберегающего высокоэффективного оборудования для измельчения руды. Вертикальная мельница с перемешиванием мелющей среды серии CSM была совместно разработана объединенной научно-исследовательской группой зарубежных и местных экспертов. На данное оборудование оформлено независимое право интеллектуальной собственности. Это идеальное решение для измельчения руд мокрым способом для клиентов по всему миру, которые ищут безопасные, надежные и энергоэффективные мельницы с перемешианием.

Особенности вертикальной мельницы данного типа

Вертикальные мельницы с перемешиванием мелющей среды – это оборудование для тонкого помола, которое обладает преимуществами в виде низкой скорости вращения, высокой надежности и длительного срока службы. Существенные преимущества вертикальных мельниц с перемешиванием мелющей среды перед шаровыми мельницами заключаются в меньших размерах, меньшем количестве необходимого вспомогательного оборудования, более простой системе и большем количестве вариантов методов обработки. Данная мельница может работать как в открытом, так и в замкнутом цикле.
Вертикальные мельницы с перемешиванием мелющей среды также характеризуются низким уровнем шума, вибрации и выделяемого тепла. Мелющая среда упорядоченно перемещается в вертикальной мельнице, что обеспечивает более высокую эффективность измельчения и значительно меньшее энергопотребление. Поскольку используется метод мокрого измельчения, вертикальная мельница с перемешиванием не требует какой-либо системы охлаждения из-за низкой скорости работы.
Кроме того, вертикальная мельница с перемешиванием мелющей среды отличается небольшими габаритами и не имеет каких-либо внешних вращающихся деталей. Винтовая мешалка обеспечивает баланс сил, позволяя фундаменту выдерживать объединенное усилие мельницы, шлама и мелющих тел. Простой фундамент способствует короткому сроку монтажа.

Инвестиционные затраты
  • Небольшая занимаемая площадь
  • Отсутствие каких-либо внешних вращающихся деталей
  • Требуется меньше вспомогательного оборудования
  • Простой фундамент
  • Простая и быстрая установка
Эксплуатация и техническое обслуживание
  • Высокая эффективность, энергосбережение
  • Низкий коэффициент износа, более низкие затраты
  • Минимальное техническое обслуживание
Больше преимуществ
  • Сильная адаптивность к характеристикам руды
  • Регулируемая тонкость помола
  • Хорошее гауссово распределение
  • Дополнительные опции системы
  • Низкая скорость вращения, высокая надежность
  • Низкий уровень шума, вибрации и нагрева
Почему стоит выбрать вертикальную мельницу с перемешиванием мелющей среды от CITIC HIC
  • Высокая экономическая эффективность
    Компания CITIC HIC участвовала в установлении национальных стандартов Китая на вертикальные мельницы с перемешиванием мелющей среды, возглавляя крупномасштабный проект разработки технологии измельчения с перемешиванием мелющей среды на внутреннем рынке. Внедряя передовые мировые стандарты проектирования и производства, CITIC HIC гарантирует, что данная мельница обладает оптимальными техническими характеристиками. У нас клиенты могут приобрести полные комплекты оборудования.
  • Высокие показатели эксплуатации
    Длительный жизненный цикл нашей продукции обеспечивается за счет соответствия международным стандартам, использования высококачественных материалов, современных технологий обработки.
  • Низкоуглеродные экологически безопасные процессы
    Ряд запатентованных интеллектуальных технологий управления в сочетании с износостойкими материалами с длительным сроком службы способствуют повышению производительности оборудования, а также обеспечивают низкоуглеродные экологически безопасные процессы.
  • = Высокоэффективное обслуживание
    Вертикальные мельницы с перемешиванием мелющей среды от CITIC HIC широко используются на месторождениях цветных металлов, черного угля и химического сырья местных горнодобывающих компаний и обогатительных фабрик, а также экспортируются в Австралию, Чили, Россию и другие страны и регионы по всему миру. За свою надежность наше оборудование ценится клиентами по всему миру.
Основные преимущества
Выбор

Предлагаем горно-обогатительное оборудование различных комплектаций:
Мельница полусамоизмельчения (мельница частичного самоизмельчения) + шаровая мельница + вертикальная мельница с перемешиванием мелющей среды
Шлифовальный цилиндр высокого давления + шаровая мельница + вертикальная мельница с перемешиванием мелющей среды
Шлифовальный цилиндр высокого давления + вертикальная мельница с перемешиванием мелющей среды
Мельница полусамоизмельчения (мельница частичного самоизмельчения) + вертикальная мельница с перемешиванием мелющей среды

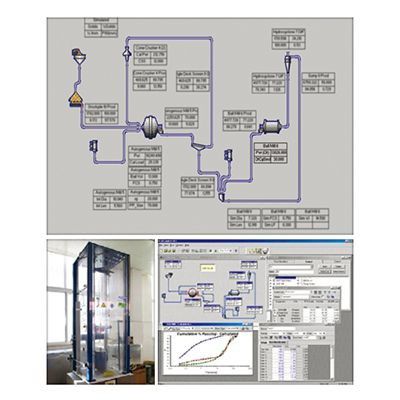

Предоставляем наилучшие решения по выбору вертикальных мельниц с перемешиванием мелющей среды путем тестирования минералов, а также моделирования и оптимизации процесса

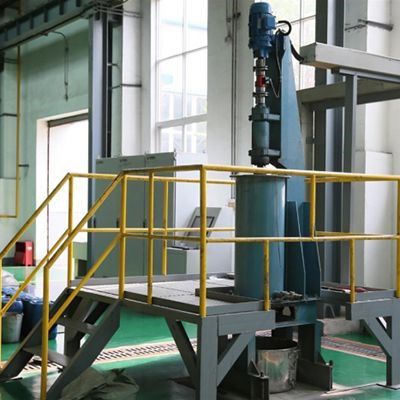

Испытание вертикальной мельницы с перемешиванием мелющей среды  Испытание вертикальной мельницы с перемешиванием мелющей среды

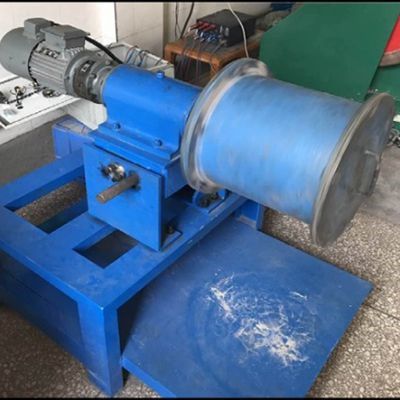

Тест Левина Тест Левина

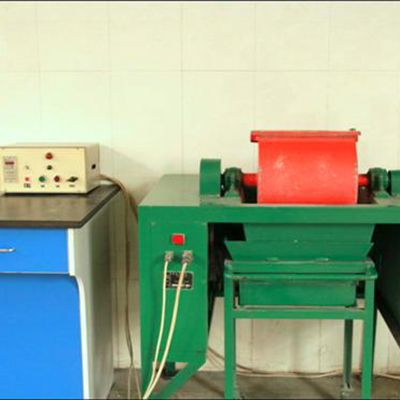

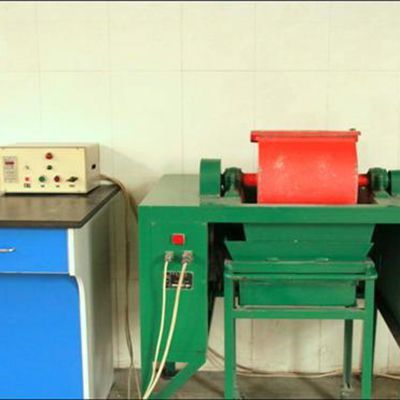

Тест индекса измельчаемости в шаровой мельнице Бонда   Тест индекса измельчаемости в шаровой мельнице Бонда
ПО для моделирования схем измельчения JKSimMet ПО для моделирования схем измельчения JKSimMet
Моделирование

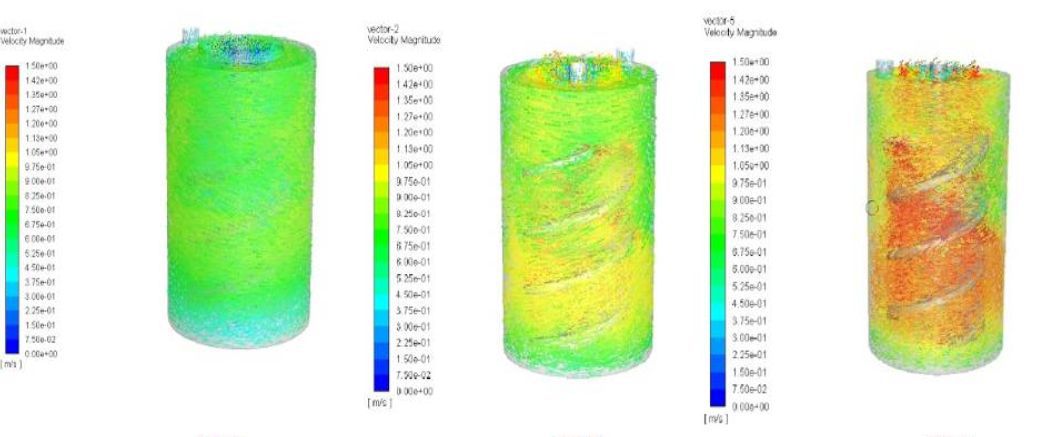

С помощью моделирования методом конечных элементов проводится имитационный анализ поведения взаимодействия между частицами и жидкостью для оптимизации рабочих параметров оборудования, что позволяет повысить эффективность измельчения.
Моделирование

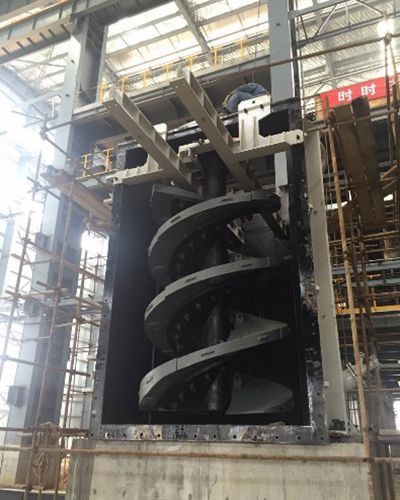

Прочность
Конечно-элементный анализ используется для расчета прочности винтовой мешалки, трансмиссионного вала, барабана и верхней части корпуса для определения оптимальной конструкции. Также для обеспечения надежности мельницы выполняется сейсмический анализ.

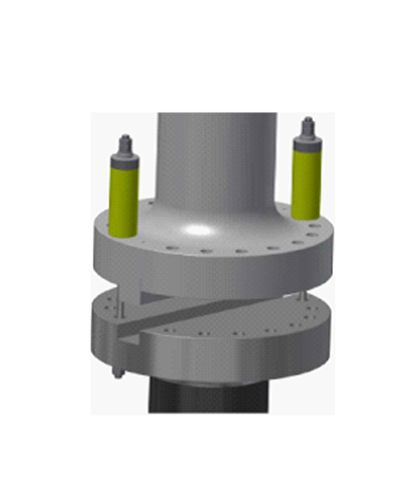

Трансмиссия
В зависимости от мощности двигателя доступны три трансмиссионных режима:
Прямой пуск посредством асинхронного двигателя с короткозамкнутым ротором,
Пуск с регулированием частоты посредством частотно-регулируемого привода,
Плавный пуск посредством электродвигателя с фазным ротором

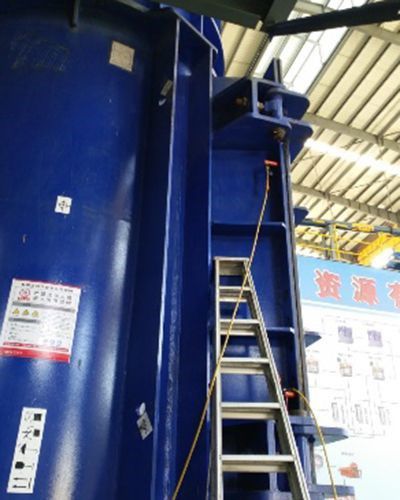

Вспомогательное оборудование
Наша вертикальная мельница с перемешиванием мелющей среды может поставляться в конфигурации со спиральным классификатором, подъемной системой, спиральным конвейером, гидроключом, установкой подачи (догрузки) мелющих тел и т.д.
Вспомогательное оборудование
Вспомогательное оборудование
Вспомогательное оборудование

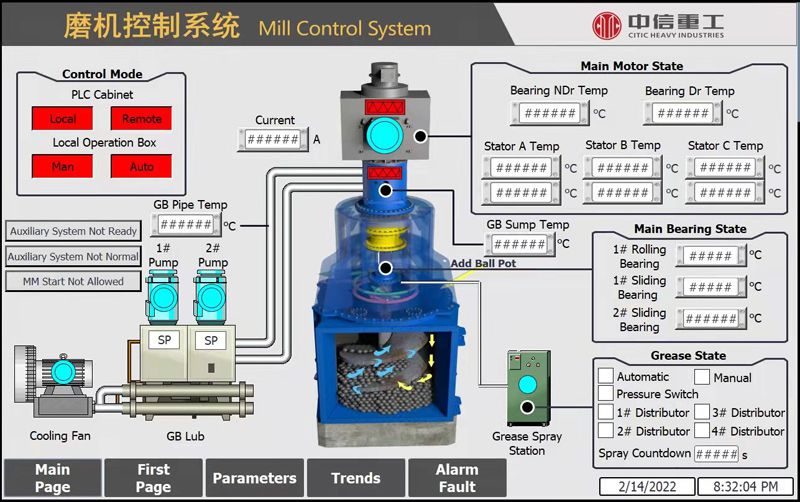

Контроль
Система ПЛК используется для регуляции низкого давления и защиты системы. Система мониторинга используется для визуального информирования оператора о состоянии системы по таким показателям, как температура, давление, расход, разница давления и частота вибрации, с помощью сенсорного дисплея.
Контроль
Технические характеристики
Модель Мощность двигателя Объем мельницы Требуемая площадь помещения Высота Вес Производительность
кВт м³ м×м м т т/ч
CSM-150
150 10 2.4×2.5 9 30 13-16
CSM-200
200 10 2.4×2.5 9.2 32 18-21
CSM-250
250 13 2.7×2.8 9.6 42 22-27
CSM-300
300 20 3.1×3.2 10.1 62 27-33
CSM-400
400 24 3.2×3.4 11.9 72 37-44
CSM-500
500 32 3.5×3.8 12.1 96 47-56
CSM-600
600 35 3.7×3.9 12.7 101 57-68
CSM-750
750 39 3.9×4.1 13 108 72-86
CSM-850
850 46 4.2×4.5 13.5 125 82-98
CSM-950
950 49 4.4×4.7 13.8 137 92-111
CSM-1120
1120 66 4.9×5.3 14.4 170 109-131
CSM-1500
1500 87 5.6×5.9 15.2 225 146-175
CSM-2250
2250 147 6.7×6.9 16.9 364 219-263
CSM-3360
3360 156 6.7×6.9 18.9 420 327-392

Примечания: приведенная выше таблица основана на том, что 60 процентов частиц сырья имеют размер минус 200 меш, тонкость помола 80 процентов составляет минус 400 меш.

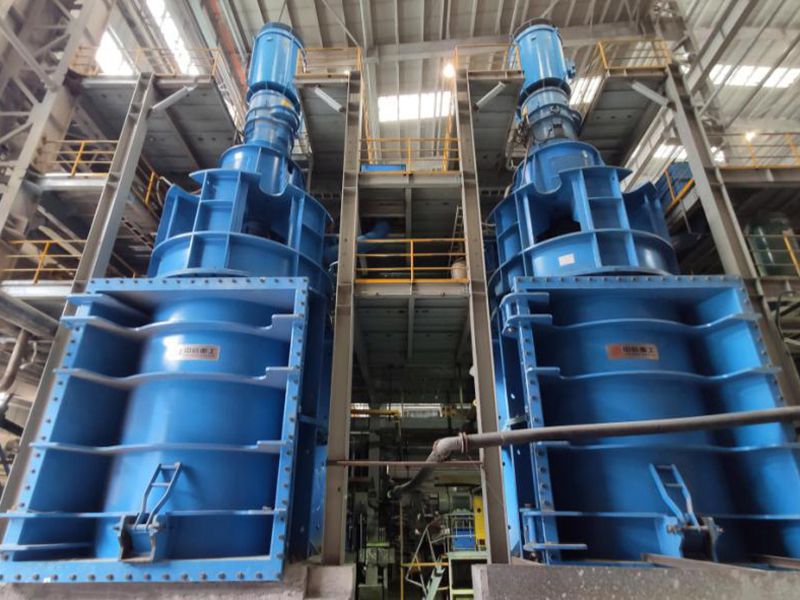

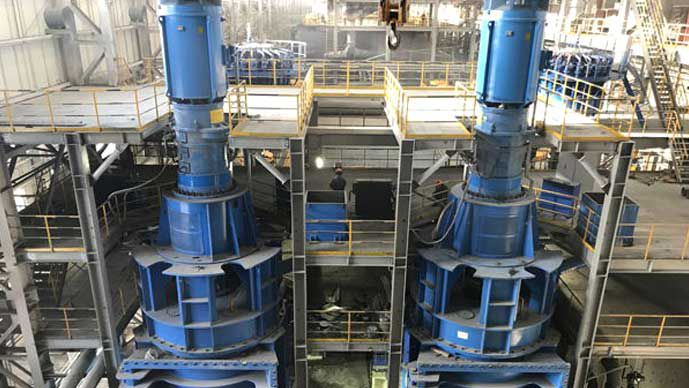

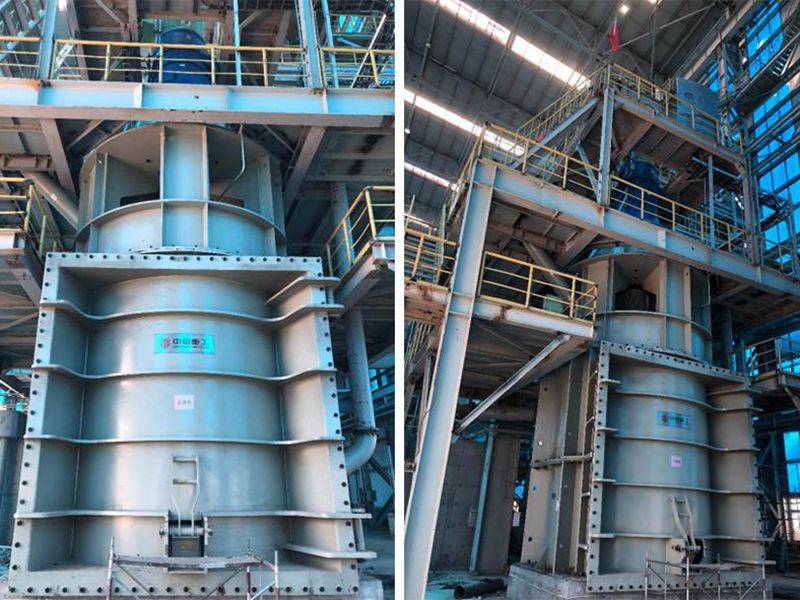

Практические примеры

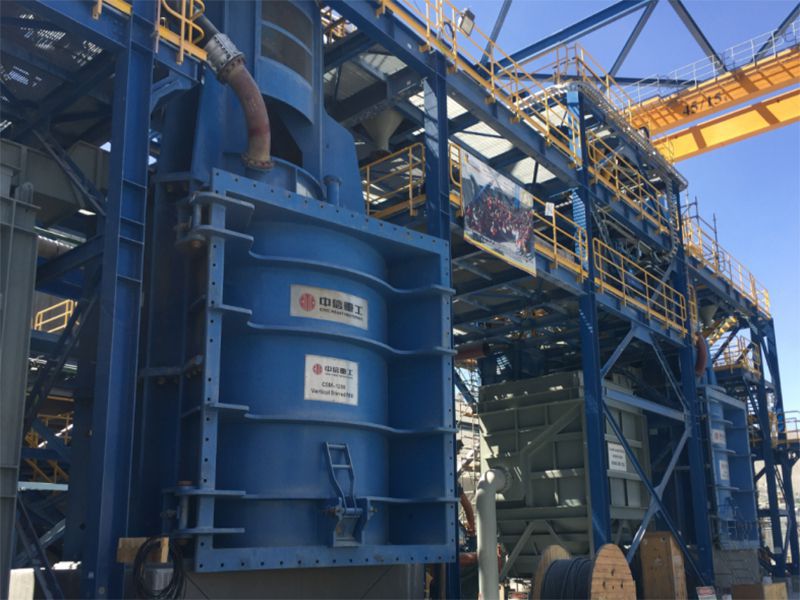

Чилийское государственное предприятие по добыче меди (Codelco)
Чилийское государственное предприятие по добыче меди (Codelco)

Вертикальная мельница с перемешиванием мелющей среды (CSM-1200)

Горнодобывающая группа Zijin
Горнодобывающая группа Zijin

Вертикальные мельницы с перемешиванием мелющей среды CSM-1120

Металлургическая компания Jiuquan Iron and Steel (Group) Co.Ltd (JISCO)
Металлургическая компания Jiuquan Iron and Steel (Group) Co.Ltd (JISCO)

Вертикальная мельница с перемешиванием мелющей среды (CSM-1120)

TISCO Group
TISCO Group

Вертикальная мельница с перемешиванием мелющей среды (CSM-1120)

  • Производство
    Производство

    Мощность термообработки
    В рамках одного процесса мы можем произвести рафинированную расплавленную сталь 900 тонн, стальной слиток весом 600 тонн, литую деталь весом 600 тонн, кованую деталь весом 400 тонн, деталь из серого чугуна весом 200 тонн, деталь из ковкого чугуна весом 150 тонн и литые детали из цветных металлов весом до 20 тонн.

  • Обслуживание
    Обслуживание

    Пожизненное обслуживание
    Благодаря передовым призводственным технологиям и богатому опыту CITIC HIC имеет возможность обеспечить оптимальные эксплуатационные характеристики и производительность в соответствии с индивидуальными потребностями клиентов. Пожизненное обслуживание, предоставляемое нашей компанией, включает в себя установку оборудования, тестирование, техническое обслуживание, ремонт, удаленный мониторинг и диагностику, модификацию и настройку, а также обеспечение гарантии производительности.
