Мельницы для измельчения минерального сырья

Выдающийся мировой поставщик оборудования и услуг в сфере обработки минерального сырья

Вот уже более 60 лет CITIC Heavy Industries (CITIC HIC) предоставляет клиентам по всему миру надежное, энергосберегающее и высокоэффективное оборудование для дробления и измельчения полезных ископаемых, опираясь на свои преимущества в области технологического развития, богатый производственный опыт, строгий контроль качества и высокий уровень обслуживания клиентов.

Наша техническая команда и эксперты по продажам могут помочь вам определить наилучшее решение ваших задач в области обработки полезных ископаемых. Комплексная система обслуживания включает в себя минералогический анализ, подбор мельниц, оптимизацию процесса, проектирование и производство оборудования, установку и ввод в эксплуатацию на месте, поставку запасных частей, обучение процессу эксплуатации и так далее.

Мы понимаем, что высокая эффективность мельниц имеет под собой основания — в конечном итоге имеет значение сочетание процессов проектирования оборудования, оптимизации производственного процесса, выбора материалов и обеспечения качества.

На сегодняшний день компания CITIC HIC в совокупности произвела и поставила более 1550 мельниц общей установленной мощностью 3900 МВт. Наши крупногабаритные мельницы занимают 85% внутреннего рынка горнодобывающей промышленности и экспортируются в более чем 50 стран и регионов. Это означает, что мы являемся ведущим мировым производителем и поставщиком мельниц.

Все предлагаемые нами мельницы сертифицированы в соответствии со стандартами ASTM, NEMA, AGMA, AWS и ANSI, кроме того возможно производство в соответствии с другими международными стандартами или вашими местными стандартами безопасности.

Наши ключевые особенности

Разработчик национальных стандартов для мельниц
Обладатель более 80 патентов, в том числе более 30 патентов на изобретения
Победитель среди демонстрационных предприятий, разработавших мельницы тонкого помола, признанный Национальным министерством промышленности

Основная технология

Технические характеристики

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м 3	т	об/мин	кВт
AG-40×□	4000	1400-3600	17-42	2-6	16.2	220-540
AG-45×□	4500	1600-4100	24-61	3-9	15.3	320-830
AG-50×□	5000	1800-4500	34-83	5-12	14.5	500-1200
AG-55×□	5500	1800-5000	42-112	6-16	13.8	630-1700
AG-61×□	6100	2400-5500	69-152	10-21	13.1	1050-2400
AG-67×□	6700	2600-6000	93-201	13-28	12.5	1500-3300
AG-73×□	7300	2800-6600	120-264	17-37	12	2000-4500
AG-80×□	8000	3200-7200	160-347	22-48	11.4	2800-6200
AG-86×□	8600	3400-7700	197-429	27-60	11	3500-7900
AG-92×□	9200	3700-8300	246-530	34-74	10.7	4500-10000
AG-98×□	9800	3900-8800	296-640	41-89	10.3	5600-12500
AG-104×□	10400	4200-9400	359-770	50-107	10	7000-15400
AG-110×□	11000	4400-9900	422-909	59-127	9.8	8400-19000
AG-116×□	11600	4600-10400	492-1064	69-148	9.5	10000-22000
AG-122×□	12200	4900-11000	580-1246	81-174	9.2	12000-27000

Модель	Диаметр мельницы	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Мощность двигателя	Производительность по исходному сырью
Модель	мм	мм	м³	т	кВт	т/ч
SAG-40×□	4000	1600-3600	19-42	15-30	310-700	40-90
SAG-45×□	4500	1800-4100	27-61	20-45	470-1060	60-140
SAG-50×□	5000	2000-4500	38-83	25-60	680-1600	90-200
SAG-55×□	5500	2200-5000	51-112	35-80	940-2200	120-280
SAG-58×□	5800	2400-5300	61-119	45-85	1200-2600	150-330
SAG-61×□	6100	2500-5500	70-151	50-105	1400-3100	180-390
SAG-64×□	6400	2600-5800	81-175	55-120	1700-3700	220-470
SAG-67×□	6700	2700-6100	93-203	65-140	1900-4300	240-540
SAG-70×□	7000	2800-6300	105-230	75-160	2200-4900	280-620
SAG-73×□	7300	3000-6600	123-264	85-185	2600-5700	330-720
SAG-80×□	8000	3200-7200	160-347	110-240	3500-7900	440-990
SAG-85×□	8500	3400-7700	192-420	135-295	4300-10000	540-1250
SAG-88×□	8800	3600-8000	219-467	155-325	5000-11100	630-1390
SAG-92×□	9200	3700-8300	247-532	170-370	5700-16000	720-2000
SAG-98×□	9800	4000-8900	304-649	210-455	7300-16100	920-2020
SAG-104×□	10400	4200-9400	361-774	250-540	8800-20000	1100-2500
SAG-110×□	11000	4400-9900	425-915	295-640	10600-24000	1300-3000
SAG-116×□	11600	4700-10500	506-1082	355-755	13000-28000	1600-3500
SAG-122×□	12200	4900-11000	585-1255	410-875	15300-32000	1900-4000
SAG-128×□	12800	5200-9200	685-1169	480-815	18000-32000	2300-4000
SAG-134×□	13420	5400-8800	785-1238	550-865	22000-34000	2800-4300

1. Параметр “Диаметр мельницы” относится к внутреннему диаметру барабана (корпуса) мельницы. Эффективная длина измельчающего пространства определяется размерами торцевых футеровок и разгрузочной решетки.
2. Максимальный размер подаваемого куска руды не должен превышать 300 мм.
3. Максимальное значение загрузки помольными шарами мельницы полусамоизмельчения составляет 15% от эффективного объема мельницы.
4. Рабочая скорость обычно составляет 75% от критической скорости мельницы. Частотно-регулируемый привод позволяет регулировать скорость в диапазоне от 5% до 15% от номинальной скорости.
5. Производительность по исходному сырью соответствует технологической схеме МПСИ (мельница полусамоизмельчения + шаровая мельница + дробилка), при этом индекс падающего груза JK (A×b) находится в диапазоне от 40 до 56.

Модель	Диаметр мельницы	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Мощность двигателя	Производительность по исходному сырью
Модель	мм	мм	м³	т	кВт	т/ч
MQY-09×□	900	1100-2100	0.6-1.2	1-2	10-20	1-2
MQY-12×□	1200	1500-2400	1.6-2.3	2-3	30-40	3-4
MQY-15×□	1500	1800-3000	2.8-4.6	4-7	50-90	5-9
MQY-21×□	2100	2600-4200	8-13	15-20	160-250	15-25
MQY-24×□	2400	2900-4800	12-20	20-35	230-380	25-40
MQY-27×□	2700	3300-5400	18-28	30-45	350-560	35-55
MQY-30×□	3000	3600-6000	24-40	40-65	500-800	52-80
MQY-32×□	3200	3900-6400	30-48	50-80	600-1000	60-100
MQY-36×□	3600	4400-7200	43-69	70-110	900-1500	91-150
MQY-40×□	4000	4800-8000	59-95	95-155	1300-2100	130-210
MQY-43×□	4300	5200-8600	74-119	120-195	1600-2700	160-270
MQY-45×□	4500	5400-9000	85-137	140-225	1900-3100	190-310
MQY-48×□	4800	5800-9600	104-167	170-270	2300-3800	230-380
MQY-50×□	5000	6000-10000	117-189	190-310	2600-4300	260-430
MQY-52×□	5200	6300-10400	133-213	215-345	3000-4900	300-490
MQY-55×□	5500	6600-11000	156-252	255-410	3600-5900	360-590
MQY-58×□	5800	7000-11600	185-297	300-485	4300-7000	430-700
MQY-60×□	6000	7200-12000	204-329	330-535	4700-7900	470-790
MQY-62×□	6200	7500-12400	227-363	370-590	5300-8700	530-870
MQY-64×□	6400	7700-12800	249-400	405-650	5900-9700	590-970
MQY-67×□	6700	8100-13400	287-460	465-750	6800-11300	680-1130
MQY-70×□	7000	8400-14000	326-526	530-855	7800-13000	780-1300
MQY-73×□	7300	8800-14600	372-598	605-975	9000-15000	900-1500
MQY-76×□	7600	9200-15200	422-676	685-1100	10400-17100	1040-1710
MQY-79×□	7900	9500-14500	472-700	770-1140	12000-18000	1200-1800
MQY-82×□	8200	9900-15000	531-782	865-1275	14000-21000	1400-2100
MQY-85×□	8500	10200-15000	588-844	955-1375	15000-22000	1500-2200
MQY-88×□	8800	10600-15500	656-935	1070-1520	17000-25000	1700-2500

1. Параметр “Диаметр мельницы” означает внутренний диаметр барабана мельницы, тогда как эффективная длина измельчающего пространства обычно на 150–200 мм короче, чем длина мельницы от фланца до фланца (F/F).
2. Максимальный размер подаваемого куска руды не должен превышать 25 мм.
3. Рабочая скорость обычно составляет 75% от критической скорости мельницы.
4. Производительность по питанию соответствует технологической схеме МПСИ (мельница полусамоизмельчения + шаровая мельница + дробилка), при этом показатель размалываемости по Бонду (BWi) находится в диапазоне 9–15 кВтч/т.

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MQ-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQ-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQ-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQ-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQ-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQ-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQ-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQ-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQ-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQ-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQ-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100
MQ-48×□	4800	5300-7900	89-132	178-265	14.2-15.8	2200-3300
MQ-50×□	5000	5500-8100	100-147	199-293	13.9-15.5	2600-3800
MQ-52×□	5200	5700-8300	112-163	224-326	13.6-15.2	3000-4300
MQ-55×□	5500	6000-8500	132-187	265-375	12.9-14.0	3700-5200

1. Диаметр мельницы означает диаметр внутри корпуса мельницы, длина мельницы — эффективная длина измельчения.
2. Размер частиц не должен превышать 25 мм.

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MQG-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQG-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQG-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQG-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQG-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQG-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQG-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQG-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQG-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQG-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQG-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MB-09×□	900	1400-2200	0.7-1.1	1.5-2.3	29.7-33.5	11-15
MB-12×□	1200	1800-2500	1.6-2.3	3.6-5.0	25.2-28.5	30-37
MB-15×□	1500	2100-3000	3.1-4.5	7-10	22.3-25.2	75-95
MB-21×□	2100	3000-3600	9.1-10.9	20-24	18.7-21.2	175-210
MB-27×□	2700	3600-4500	18.2-22.8	40-50	16.5-18.5	360-450
MB-32×□	3200	4500-5400	32.2-38.7	71-85	14.6-16.6	630-800
MB-36×□	3600	4500-6000	40.8-54.4	90-20	13.8-15.6	1000-1250
MB-40×□	4000	5000-6000	56.7-68.0	125-150	13.0-14.8	1250-1500
MB-43×□	4300	5000-6000	66.0-79.2	145-174	12.5-14.2	1400-1800
MB-45×□	4500	5000-6000	72.6-87.1	160-192	12.2-13.9	1600-2000
MB-47×□	4700	5500-6500	87.4-103.3	192-227	12.0-13.6	1800-2200

Практические примеры

Мы считаем, что проекты, которые мы выполнили, говорят сами за себя. CITIC HIC спроектировала и предоставила 6 шаровых мельниц самоизмельчения диаметром 12,2 × 11 м (безредукторный привод мощностью 28000 кВт) и 6 переливных шаровых мельниц Ø7,9 × 13,6 м (зубчатый привод мощностью 2 × 9000 кВт) для проекта Sino Iron в Австралии. Для проекта компании Zijin Mining на медном руднике Дуобаошань (Duobaoshan) в провинции Хэйлунцзян мы изготовили и предоставили шаровые мельницы полусамоизмельчения Ø11 × 6,4 м (2 × 9000 кВт) и переливные шаровые мельницы Ø7,9 × 13,6 м (2 × 9000 кВт), которые продолжают надлежащую работу по сей день.

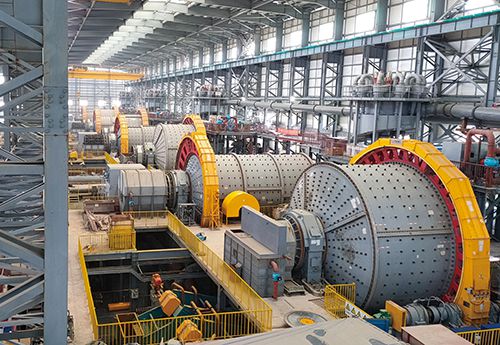

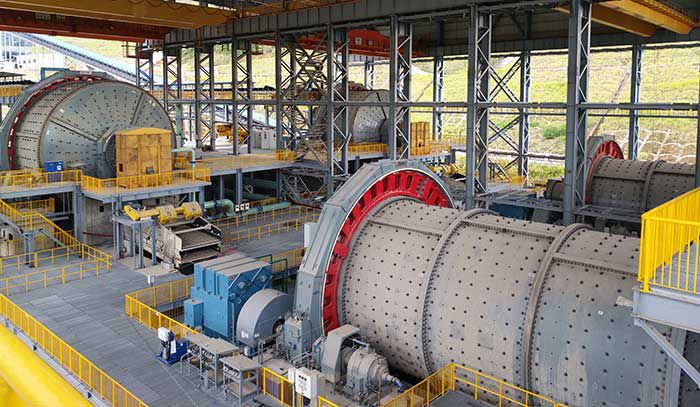

Проект компании Western Mining Group на медном руднике Yulong в Тибете
(высота 4660 м, 60 000 тонн в сутки)

4 шаровые мельницы полусамоизмельчения Ø8,8 ×4,8 м
4 переливные шаровые мельницы Ø6,2 ×10,5 м

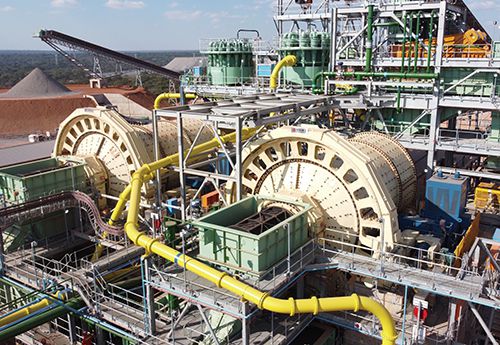

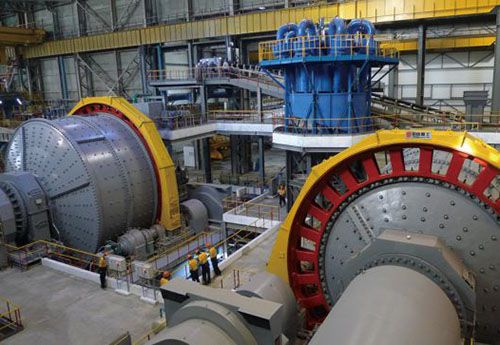

Медный рудник Kamoa-Kukula, фаза I и фаза II в ДР Конго
(11 400 т/сут.)

2 переливные шаровые мельницы, Ø6,1 ×9,75 м

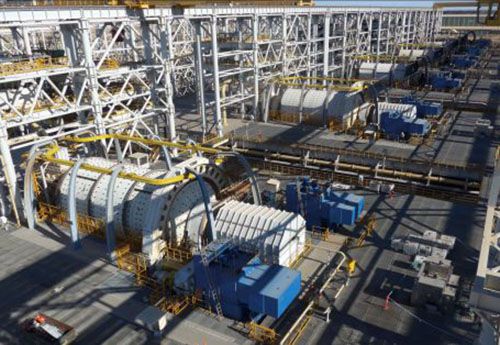

Проект Sino Iron в Австралии (240 000 т/сут.)

6 переливных шаровых мельниц, Ø7.9м×13.6м

Проект компании Zijin Mining на медно-золотом месторождении Zijinshan (45 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø11×5.4м,
1 переливная шаровая мельница Ø7.9×13.6м

Проект China National Gold Group во Внутренней Монголии

Фаза II проекта на медно-молибденовом руднике Wunugetushan (42 000 т/сут.)
1 шаровая мельница полусамоизмельчения Ø11 × 5,4 м
1 переливная шаровая мельница, Ø7,9×13,6 м

China National Gold Group — Tibet Huatailong

Проект в медно-полиметаллическом месторождении Цзяма, Фаза II (40 000 т/сут.)
2 шаровые мельницы полусамоизмельчения Ø10,37 × 5,19 м
2 переливные шаровые мельницы Ø7,32 ×12,50м

Проект JDC Group на молибденовом месторождении (20 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø10,37 ×5,19 м,
1 переливная шаровая мельница Ø7,32 ×12 м

Проект компании Jiangxi Copper Corporation на медном руднике Dexing (22 500 т/сут.)

1 шаровая мельница полусамоизмельчения Ø10.37×5.19 м,
1 переливная шаровая мельница Ø7.32×10.68 м

Проект Mongolian Erdenet Mining Corporation на медном руднике (20 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø9,75 ×4,88 м,
1 переливная шаровая мельница Ø6,71 ×9,75 м

Проект Laos Phonesack Group на золотом месторождении (83 000 т/сут.)

6 шаровых мельниц полусамоизмельчения Ø8,8 × 4,8 м,
1 шаровая мельница полусамоизмельчения Ø8,8 ×5,5 м,
6 переливных шаровых мельниц Ø6,2 ×11,5 м

Проект TISCO Group на железном руднике Yuanjiacun (70,000т/сут.)

3 переливные шаровые мельницы Ø7,32×11,28м,
3 переливные шаровые мельницы Ø7,32×12,50 м

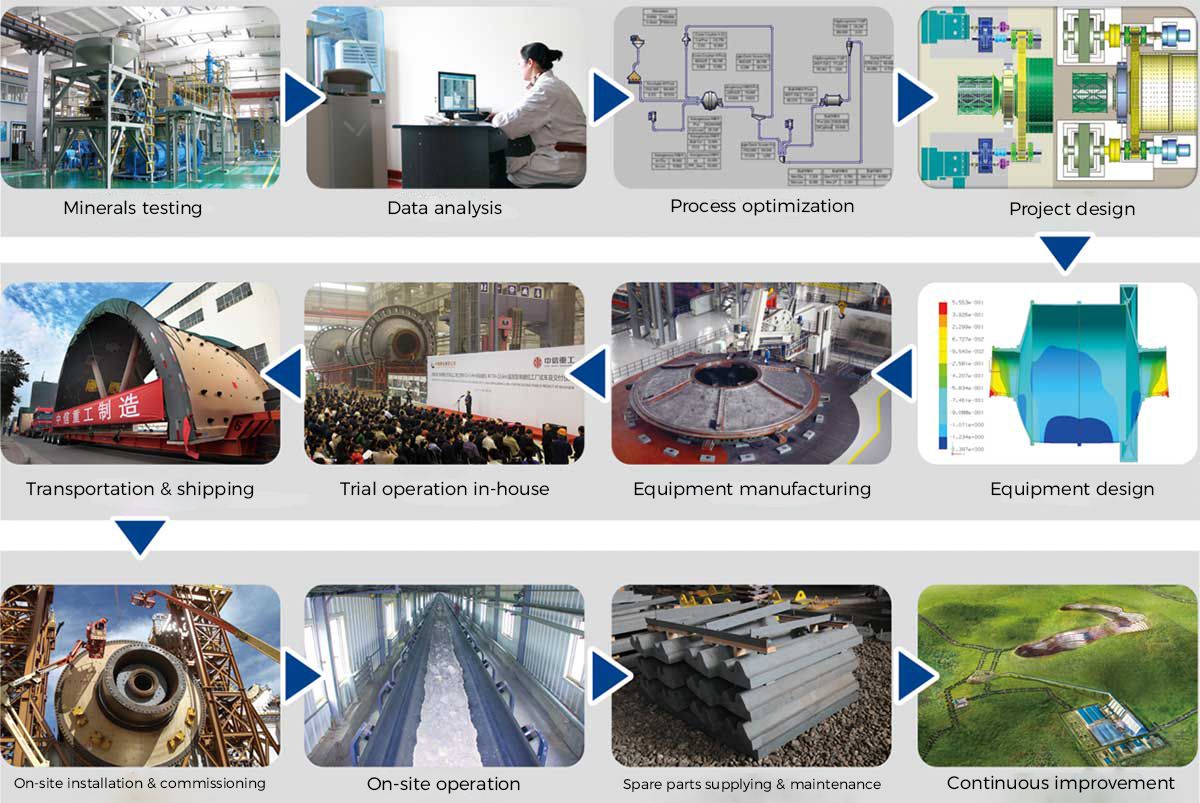

Комплексное решение для измельчения минерального сырья

Почему стоит выбрать мельницы CITIC HIC

Высокая экономическая эффективность
Мельницы CITIC HIC признаны продуктом-чемпионом в данной сфере обрабатывающей промышленности Китая. CITIC HIC принимает участие в установлении национальных стандартов мельниц полусамоизмельчения (частичного саомизмельчения) и шаровых мельниц. Компания располагает обширной базой данных, оптимизированными технологическими процессами, передовой концепцией проектирования и 60-летним опытом в разработке и внедрении инновационных технологий.
Высокие показатели эксплуатации
Длительный жизненный цикл нашей продукции обеспечивается за счет соответствия международным стандартам, использования высококачественных материалов, современных технологий обработки.
Низкоуглеродные экологически безопасные процессы
Технология интеллектуального управления в сочетании с износостойкими материалами с длительным сроком службы обеспечивает экологичность производственного процесса.
Высокоэффективное обслуживание
Наша сервисная сеть распространяется по всему миру, а надежная техническая команда, состоящая из опытных профессионалов, готова оказать помощь в любой момент. Мы быстро реагируем на потребности клиентов и обеспечиваем поддержку на протяжении всего жизненного цикла оборудования посредством мониторинга и диагностики в онлайн-режиме, модернизации продукции и постоянного совершенствования процессов.
